Category >> มิเตอร์วัดค่าความต้านทานดิน 4106
รหัส : 4106รุ่น : 4106

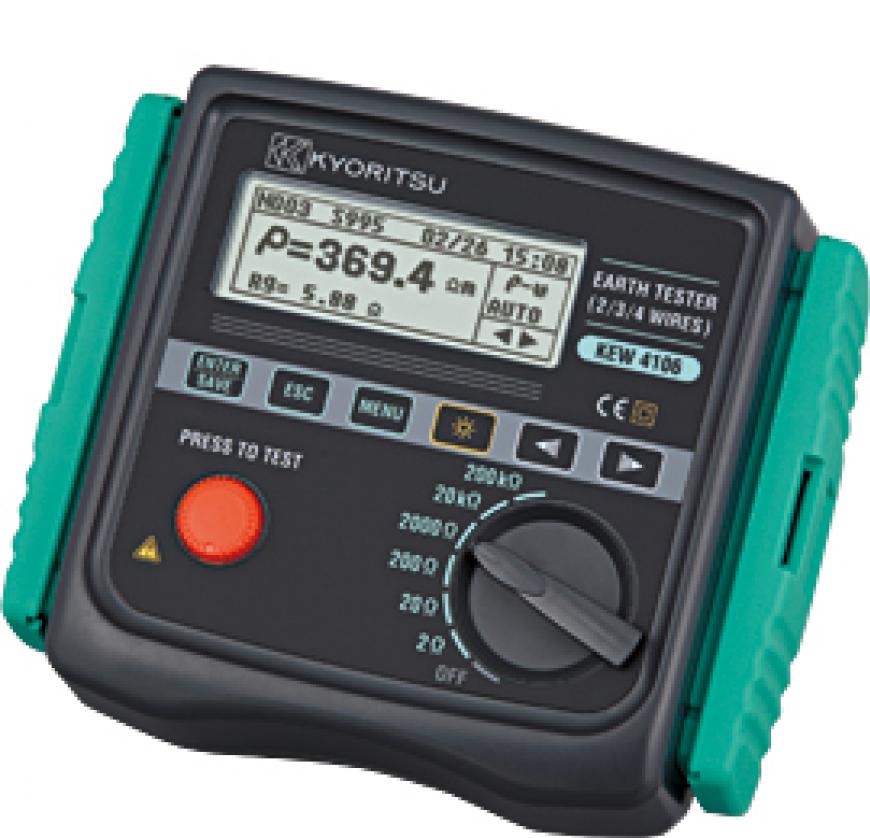

มิเตอร์วัดค่าความต้านทานดิน Earth Tester :: 4106
คุณลักษณะทั่วไป :: เครื่องวัดความต้านทานดิจิตอล 4106
- เครื่องทดสอบความต้านทานดินและสภาพต้านทานดิน (Earth Resistance & Resistivity) แบบ 2/3/4 เส้น ออกแบบมาสำหรับการวัดความต้านทานดินและคำนวณสภาพต้านทานพื้นดิน (soil Earth Resistivity: ρ) เครื่องมือสำหรับการวัดระบบการต่อลงดินขนาดใหญ่อีกด้วย เนื่องจากใช้กระแสทดสอบปริมาณมากขนาด 80mA (มากสุด) ทำให้ได้ความละเอียดสูงขนาด 1mΩ ในช่วง 2Ω การวัดสภาพต้านทานดินมีประโยชน์สำหรับการสำรวจดินเพื่อกำหนดการออกแบบและจัดสร้างสถานที่ตั้งระบบหลักดินที่เหมาะสมที่สุด ช่วยให้หลีกเลี่ยงการจ่ายเงินเพิ่มสำหรับการติดตั้งหลักดินใหม่ได้ นอกจากนี้ยังเหมาะกับการสำรวจทางธรณีวิทยาอีกด้วย
- การวัดความต้านทานดินหกช่วง ครอบคลุมการวัดตั้งแต่ 0.001 Ω ถึง 200 kΩ
- การวัดสภาพต้านทานดินจะได้รับการคำนวณโดยอัตโนมัติหลังจากตั้งระยะห่างระหว่างหลักดินเสริม (Auxiliary Earth Spike) แล้ว (วิธีของเวนเนอร์)
- การเลือกแบบอัตโนมัติและแบบด้วยตัวเองของความถี่กระแสทดสอบ (Test Current Frequency) ภายในสี่ช่วงความถี่ 94/105/111/128Hz KEW 4106 จะเลือกความถี่ที่เหมาะสมที่สุดให้ในโหมดอัตโนมัติ
- วิธีการกรองชั้นสูง (ใช้หลักการของวิธีแปลงฟูริเยร์แบบเร็ว: Fast Fourier Transform (FFT)) ช่วยลดสัญญาณกวนแทรกสอดได้เพื่อให้การวัดที่เสถียร
- หน้าจอสามารถแสดงผลย่อยๆ ได้หลายรูปแบบ เช่น ความต้านทานของหลักดินเสริม ความถี่ของกระแสทดสอบ แรงดันไฟฟ้าและความถี่ของการแทรกสอด (Interference) (สัญญาณรบกวน (noise)) ความต้านทานตกค้าง Rk (ResidualResistance Rk) ฯลฯ
- การเตือนเกี่ยวกับสัญญาณรบกวนมากเกินไปและความต้านทานหลักดินเสริมสูง
- คุณสมบัติที่เป็นกลางจะกำจัดความต้านทานตกค้างของสายวัด (Rk) เพื่อให้มั่นใจว่าสามารถวัดความต้านทานดินต่ำได้ถูกต้องมากยิ่งขึ้น
- จอแสดงผลแบบกราฟิกขนาดใหญ่พร้อมด้วยแสง (Back light) สำหรับการอ่านค่าตัวเลขในบริเวณที่มีแสงสว่างไม่เพียงพอ
- สามารถบันทึกผลการวัดได้มากถึง 800 ผลในหน่วยความจำ และเรียกดูได้ในจอแสดงผล
- ผลที่เก็บไว้สามารถโอนไปยัง PC ผ่านทางอะแดปเตอร์ USB (Model 8212-USB) ได้โดยใช้ซอฟต์แวร์ "KEW Report" ซึ่งให้มาด้วย
- การออกแบบที่ทนทานต่อสภาพการนำไปใช้งาน พร้อมด้วยการป้องกัน IP
คุณลักษณะเฉพาะ :: เครื่องวัดความต้านทานดิจิตอล 4106
Earth resistance Re
(Rg at p measurement)
| Range | Resolution | Measuring range | Accuracy |
|---|---|---|---|
| 2Ω | 0.001Ω | 0.03~2.099Ω | ±2%rdg±0.03Ω |
| 20Ω | 0.01Ω | 0.03~20.99Ω | ±2%rdg±5dgt (*1) |
| 200Ω | 0.1Ω | 0.3~209.9Ω | |
| 2000Ω | 1Ω | 3~2099Ω | |
| 20kΩ | 10Ω | 0.03~20.99kΩ | |
| 200kΩ | 100Ω | 3~209.9kΩ |
Auxiliary earth resistance Rh, Rs
| เครื่องวัดความต้านทานดิจิตอล | 4106 |
|---|---|
| Accuracy | 8% of Re+Rh+Rs |
| Output Voltage on open circuit | 7~12V DC |
| Output Short Circuit Current | 200mA DC min. |
| Accuracy | ±1.5%rdg±5dgt (20Ω) ±1.5%rdg±3dgt (200Ω/2000Ω) |
Earth resistivity ρ
| Range | Resolution | Measuring range | Accuracy |
|---|---|---|---|
| 2Ω | 0.1Ω•m~1Ω•mAutoranging | 0.2~395.6Ω•m | ρ=2×π×a×Rg (*2) |
| 20Ω | 0.2~3956Ω•m | ||
| 200Ω | 20~39.56kΩ•m | ||
| 2000Ω | 0.2~395.6kΩ•m | ||
| 20kΩ | 2.0~1999kΩ•m | ||
| 200kΩ |
Series interference voltageUst (A.C only) (*3)
| Range | Resolution | Measuring range | Accuracy |
|---|---|---|---|
| 50V | 0.1V | 0~50.9Vrms | ±2%rdg±2dgt (50/60Hz) |
Frequency Fst
| Range | Resolution | Measuring range | Accuracy |
|---|---|---|---|
| Autoranging | 0.1Hz, 1Hz | 40Hz~500Hz | ±1%rdg±2dgt |
คุณสมบัติ :: เครื่องวัดความต้านทานดิจิตอล 4106
| เครื่องวัดความต้านทานดิจิตอล | 4106 |
|---|---|
| ทนต่อแรงดันไฟ | between the electrical circuit and enclosure AC3540V(50/60Hz) / 5 sec. |
| ตามมาตรฐาน | IEC 61010-1 CAT.III 300V, CAT.IV 150V Pollution degree 2 IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54) |
| แหล่งจ่ายไฟ Power Source | DC12V : sizeAA manganese dry battery (R6P) × 8 (Auto power off: approx. 5 minutes) |
| ขนาดตัวเครื่อง Dimensions | 167(L) × 185(W) × 89(D) mm |
| น้ำหนัก Weight | approx. 900g (including batteries) |
| อุปกรณ์ที่แถมมาพร้อมตัวเครื่อง | 7229A (Earth precision measurement), 7238A (Simplified measurement test leads), 8032 (Auxiliary earth spikes [2 spiks/set])×2 sets (4 spikes in total), 8200-04 (Cord reel [4 pcs])×1 set, 8212-USB (USB adaptor with "KEW Report(Software)"), 9121 (Shoulder strap), 9125 (Carrying case), R6P×8, Instruction manual, Calibration certificate |
| อุปกรณ์ที่ซื้อเพิ่ม | 8212-RS232C (RS232C adaptor with "KEW Report(Software)") |
